Teclados de membrana

diseño y fabricación de teclados de membrana, circuito flexible, carátulas y frontales para equipos

La creciente expansión de sistemas electrónicos con posibilidad de ser programados por el usuario exige el uso de paneles de control que permitan introducir datos.
El diseño y fabricación de un teclado de membrana es un proceso sencillo, rápido y económico. Es, por lo tanto, una solución que puede adaptarse prácticamente a cualquier aplicación en cualquier sector y nos permite abaratar costes y tiempo.
El mantenimiento del teclado de membrana es prácticamente nulo y en caso de deteriorarse por su uso prolongado, éste puede sustituirse por uno nuevo.


  • Posibilidades de diseño ilimitadas.
  • Alta calidad y larga duración.
  • Sensación táctil de las teclas.
  • Montaje hermético de los contactos evitando la suciedad y la corrosión.
  • Dispone de una fácil limpieza del frontal.
  • Un mayor precio competitivo frente a los teclados convencionales.


teclado de membrana
  • Capacidad de integrar leds.
  • Mecanizado del teclado para encajarlo en la estructura correspondiente.
  • Combinación de textos y gráficos, con múltiples colores.
  • Repujado de teclas para conseguir sensación de relieve y guiar los dedos.
  • Teclas con formas y tamaños variados dentro del mismo teclado.
  • Posibilidad de finalizar el cable flexible con un conector, para su unión al siguiente circuito, garantizando la compatibilidad con cualquier diseño o tecnología.

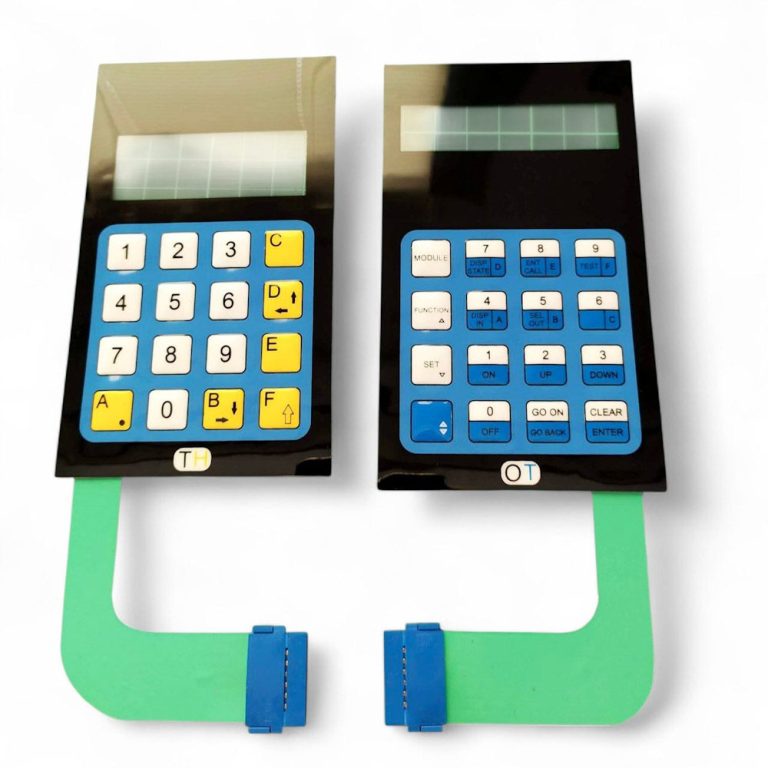

  • Combinar superficies texturadas con ventanas transparentes para visualizar displays.




Cómo diseñar mi teclado…

Cuando tenemos que elegir nuestro teclado de membrana podemos encontrarnos con una serie de dudas tales como: dimensiones, colores, nº de teclas… Nosotros te enseñamos a encontrar la mejor solución y a diseñarlo según tus necesidades. Si alguna parte no es factible, te ayudamos a sustituir este factor por uno que lo haga realidad.

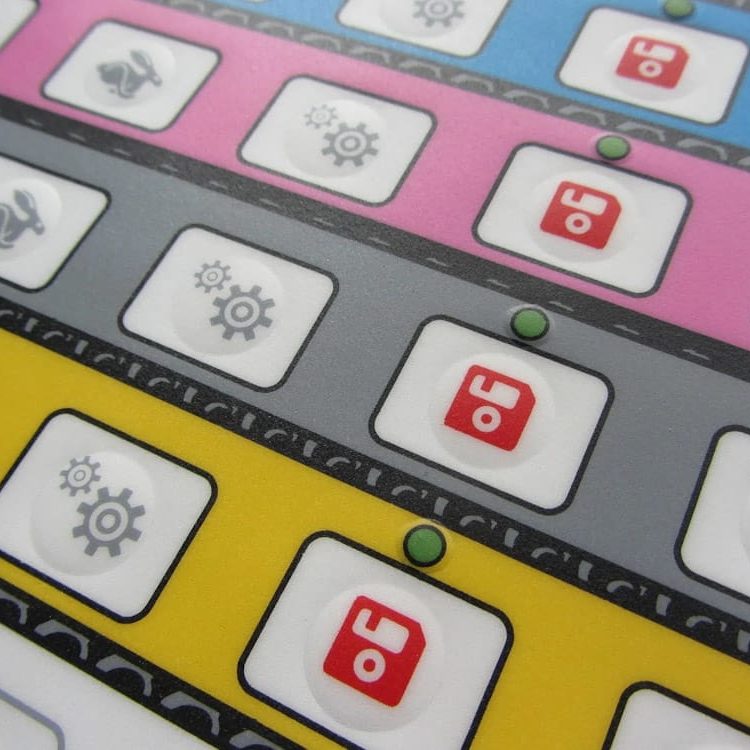

En cuanto a la carátula, o parte visible del teclado, podemos decir que es la tarjeta de presentación de la zona de entrada de datos de nuestra aplicación. La elección de los colores, textos o iconos darán el acabado que buscas. Se imitará lo máximo posible el color de la carcasa exterior para que resulte lo más integrado posible en el conjunto. La carátula podrá integrar zonas transparentes para facilite la visión de ciertas áreas, zonas translucidas que faciliten la visión del encendido de led’s.

A la zona de pulsación de la tecla se le practica un resalte o repujado para ayudar a la membrana metálica a realizar su trabajo. Con este resalte o embossing conseguimos que el dedo busque institivamente la zona de pulsación.

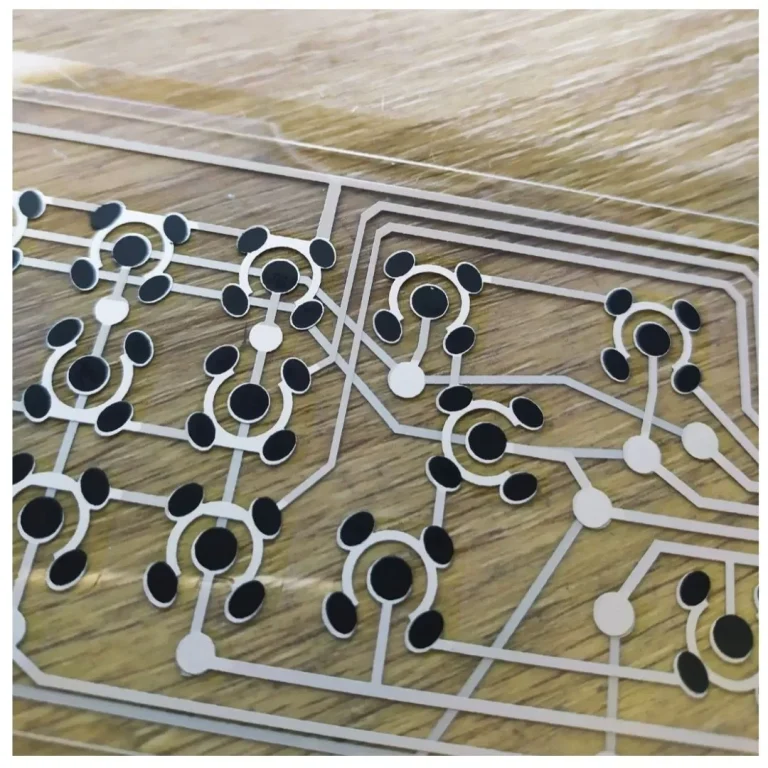

El circuito no sólo tiene la función de recoger los datos, también puede alojar componentes smd tales como leds, diodos o resistencias. Éstos deben tener unas dimensiones determinadas para que su inclusión dentro del teclado sea posible.

Las membranas que cierran el circuito tiene un diámetro estandar de 12 mm y 8 mm. Existen membranas de muchos diámetros distintos que también pueden aplicarse. En nuestra fábrica tenemos en stock distintos tamaños y tipos de membranas para que puedas probar su fuerza y así elegir la más adecuada.

El cable de conexión puede tener la longitud necesaria para la aplicación. El paso de las pistas puede ser el necesario para el conector correspondiente.

Además existe la posibilidad de hacer un corte total con formas caprichosas y así adaptarse a rebajes en paneles y cajas.

Cada dispositivo es diferente. Estaremos encantados de ayudarte. Ponte en contacto con nosotros cuando lo necesites.


¿Qué datos necesitamos para dar presupuesto?

  • Unidades a fabricar. No hay pedido mínimo.
  • Dimensiones del teclado.
  • Número de colores que debe llevar la parte gráfica.
  • Número de pines del conector o conectores.
  • Componentes soldados (en el caso de que fueran necesarios
  • Otros datos que el cliente considere oportuno tales como bocetos o imágenes.

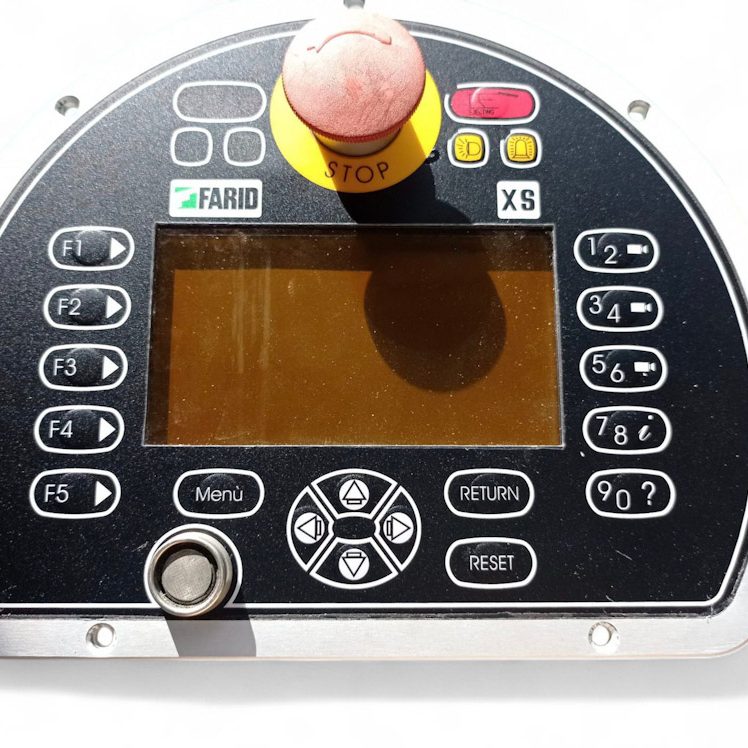

¿Tienes una máquina paralizada porque un teclado de membrana está roto o deteriorado por el uso?

¡Tiene solución!
Nosotros podemos fabricar un teclado de membrana similar o aproximado para que puedas seguir utilizando dicha máquina.

1. Envíanos una foto. Evaluamos el estado y vemos las características que tiene.

2. Preparamos un presupuesto lo más ajustado posible. Sabemos que simplemente tu máquina tiene que funcionar.

3. Envíanos tu teclado viejo. Rehacemos los planos para componer uno nuevo y funcional.

4. Listo. Ahora todo funciona.

Este tipo de reparaciones es muy gratificante porque el cliente siempre se pone en contacto para agradecer la resolución de un problema que no sabía cómo resolver.
